INTRODUCTION

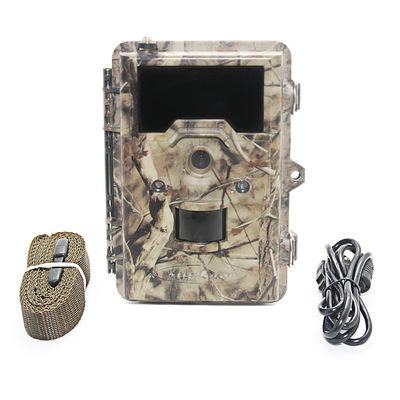

La KEEPGUARD WIRELESS CAM est la dernière génération de la KEEPGUARD CAM.Il contient un module cellulaire GSM qui peut transmettre des images directement de l'appareil photo à votre téléphone cellulaire ou à votre boîte e-mail.Il prend en charge MMS/SMTP/E-mail via le réseau GSM.Il prend en charge quatre bandes réseau : 850 MHz, 900 MHz, 1 800 MHz et 1 900 MHz.La vidéo ne peut pas être envoyée via le réseau cellulaire.

Chargement des piles

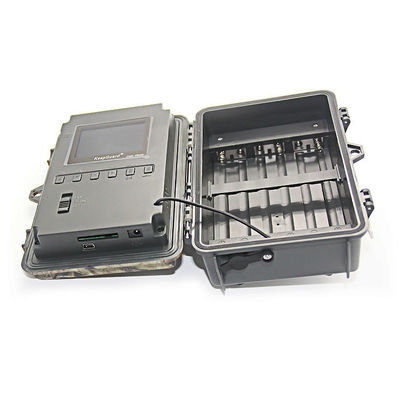

Après avoir ouvert les deux loquets sur le côté droit de l'appareil photo, vous verrez qu'il dispose de 12 emplacements de batterie.Pour une durée de vie maximale des piles, nous vous recommandons d'utiliser 12 piles au lithium AA ou alcalines AA.

Utilisation d'une source d'alimentation externe

En option, vous pouvez connecter une source d'alimentation externe 9V DC à la prise "DC In" au bas de la caméra.Il est recommandé d'utiliser une source d'alimentation avec une sortie de courant supérieure à 1000mA.Veuillez vous assurer que la polarité est correcte.

Insertion de la carte SD

Cet appareil photo dispose d'une mémoire interne de 32 Mo, destinée à la mise à niveau de l'appareil photo.Insérez la carte SD (mode OFF) avant de commencer à utiliser la caméra.La carte SD est prise en charge jusqu'à une capacité maximale de 32 Go.

Formatage de la carte SD :

Le formatage de la carte SD supprime tous les fichiers de la carte mémoire et prépare l'appareil photo.Appuyez plusieurs fois sur la touche MENU, puis sur la touche DROITE ou GAUCHE pour passer au menu de réglage des paramètres "Format".Appuyez sur la touche OK pour entrer dans le sous-menu, appuyez sur la touche HAUT ou BAS pour sélectionner OUI et appuyez sur OK.

Installation de la carte SIM

L'appareil photo enverra des images au fournisseur GSM, la carte SIM de l'appareil photo doit provenir d'un fournisseur GSM.Assurez-vous que le sélecteur de mode de votre appareil photo est en position OFF.Insérez la carte SIM dans la fente pour carte avec ses contacts métalliques vers le haut (voir à droite) jusqu'à ce qu'elle touche le fond, puis relâchez.Il s'enclenchera en place.Pour retirer la carte SIM, appuyez sur la carte jusqu'à ce qu'elle s'enclenche, puis relâchez-la.

LES MODES OFF, ON et SETUP

La KEEPGUARD WIRELESS CAM dispose de trois modes de fonctionnement de base :

Mode ARRÊT

Le mode OFF est le mode « sûr » lorsqu'une action doit être entreprise, par exemple le remplacement de la carte SD ou des piles, ou le transport de l'appareil.Vous utiliserez le mode OFF si vous connectez l'appareil photo au port USB d'un ordinateur pour télécharger vos photos/vidéos.

Marche

Une fois en mode ON, aucune commande manuelle n'est nécessaire ou possible (les touches de commande n'ont aucun effet).La KEEPGUARD WIRELESS CAM prendra automatiquement des photos ou des vidéos (selon ses paramètres actuels) lorsqu'elle est déclenchée par la détection d'activité du capteur PIR dans la zone qu'elle couvre.

Mode de configuration

En mode SETUP, vous pouvez vérifier et modifier les paramètres de la KEEPGUARD WIRELESS CAM à l'aide de l'écran LCD intégré.Déplacer l'interrupteur d'alimentation sur la position SETUP allumera l'écran LCD et vous verrez un écran d'information.

Fig. 1 : Écran d'information CONFIGURATION

Touches de raccourci du mode CONFIGURATION

1.Passez d'abord en mode SETUP.

2.Appuyez sur le bouton MENU.

3.Appuyez sur la touche DROITE ou GAUCHE pour faire défiler jusqu'au paramètre suivant ou précédent.

4.Appuyez sur la touche UP ou DOWN pour sélectionner le réglage du paramètre actuel.

5.Appuyez sur OK pour enregistrer le nouveau paramètre.

6. Passez ensuite en mode ON pour prendre des photos ou des vidéos.

Guide des paramètres de configuration sans fil

L'appareil photo offre deux solutions, à savoir MMS ou SMTP, pour envoyer les images vers un téléphone portable et une boîte e-mail.

SMS

Si MMS est sélectionné, les photos seront envoyées au téléphone prédéfini (5 numéros maximum autorisés) ou par e-mail (5 adresses maximum autorisées) ou à la fois au numéro de téléphone et à l'adresse e-mail.

1. Réglage automatique

a) Pays : Choisissez votre pays ou votre origine dans le menu déroulant

b) Sélection du fournisseur : choisissez votre fournisseur dans le menu déroulant

2. Réglage manuel

Si les informations sur le pays ou le fournisseur ne sont pas incluses dans le « réglage automatique », vous devez sélectionner « réglage manuel » et définir les paramètres pour l'URL, l'APN, l'IP et le port en fonction des paramètres mis à disposition par le fournisseur de services, veuillez contacter le service réseau fournisseur si vous n'êtes pas familier avec ces paramètres.

3. Numéro de téléphone

Entrez jusqu'à 5 numéros de téléphone différents dans le champ N° de téléphone.Vous devrez commencer chaque numéro de téléphone sans espaces ni tirets.

4.Adresse e-mail

Saisissez jusqu'à 5 adresses e-mail différentes dans le champ E-mail.

SMTP

Si SMTP est sélectionné, les images seront envoyées à partir d'une adresse e-mail d'envoi prédéfinie vers une ou plusieurs adresses e-mail via le réseau GPRS/HSPA en utilisant le plan de données de la carte SIM.

1. Réglage automatique

a) Pays : Choisissez votre pays ou votre origine dans le menu déroulant.

b) Sélection du fournisseur : choisissez votre fournisseur dans le menu déroulant.

2.Web Mail : Choisissez un Web Mail que vous avez utilisé comme envoi d'e-mail, il remplira automatiquement l'APN, le serveur et le port dans les paramètres manuels.

3.Réglage manuel : Si les informations sur le pays, le fournisseur ou/et WebMail ne sont pas incluses dans le « réglage automatique », vous devez sélectionner le réglage manuel et définir les paramètres.

4.Adresse e-mail : choisissez cette option si vous souhaitez que les photos soient envoyées uniquement aux adresses e-mail choisies. Saisissez jusqu'à 5 adresses e-mail différentes dans le champ E-mail.

TEST SANS FIL

Une fois que vous avez terminé le réglage MMS ou SMTP, vous pouvez effectuer un « test sans fil » pour KG870NV.

1.Envoyer une photo test

1) Mettez l'interrupteur d'alimentation en position SETUP pour accéder à l'écran de prévisualisation, réglez l'appareil photo en mode appareil photo.

2)Appuyez sur la touche GAUCHE pour prendre une photo après que l'appareil photo a recherché le signal mobile.

3) L'écran LCD affichera une barre de pas.Une fois qu'il affiche "Test sans fil terminé, envoi réussi", vous avez réussi à envoyer votre première photo et votre appareil photo est prêt à prendre des photos.

2.Envoyer un code de commande

1) Mettez l'interrupteur d'alimentation en position SETUP/ON pour accéder à l'écran de prévisualisation.

2) Utilisez le téléphone de commande pour envoyer un code # 140 #, l'appareil photo prendra une photo après que l'appareil photo aura recherché le signal mobile.

3) L'écran LCD affichera une barre de pas.Une fois qu'il affiche "Test sans fil terminé, envoi réussi", vous avez réussi à envoyer votre première photo et votre appareil photo est prêt à prendre des photos.

Le menu SETUP - Descriptions des listes de paramètres et de réglages
